無刷電動車驅動器組成部分有哪些？
來源：深圳市鑫海文科技有限公司|發布時間：2019-05-27 19:56
無刷電動車驅動器是電動車零件中的重要組成部分，但是大多數人對于無刷驅動器了解，對于其組成部分確實一竅不通。今天就和大家介紹一下無刷電動車驅動器的組成部分
無刷電動車驅動器組成部分：
與感應交流電動機類似，無刷電動機定子由疊層鋼制成，??堆疊起來以承載繞組。定子中的繞組可以布置成兩種模式; 即星形圖案（Y）或三角形圖案（Δ）。兩種模式之間的主要區別在于Y模式在低RPM下提供高扭矩，而Δ模式在低RPM下提供低扭矩。這是因?yàn)樵?Delta;配置中，一半的電壓施加在未被驅動的繞組上，因此增加了損耗，進而增加了效率和轉矩。
定子中的鋼制疊片可以開槽或無槽，如圖2所示。無槽鐵芯具有較低的電感，因此可以以非常高的速度運行。由于疊片堆中沒有齒，因此對齒槽轉矩的要求也會下降，因此也使它們成為低速的理想配合（當轉子上的永磁體和定子上的齒相互對齊時，由于兩者之間的相互作用，產生不希望的齒槽轉矩并導致速度波動。無槽鐵芯的主要缺點是成本較高，因?yàn)樗枰嗟睦@組來補償更大的氣隙。正確選擇用于定子結構的層壓鋼和繞組對于電動機性能至關重要。選擇不當可能會在生產過程中導致多個問題，從而導致市場延遲和設計成本增加。
轉子
典型無刷電機的轉子由永磁體制成。根據應用要求，轉子中的極數可以變化。增加極數確實可以提供更好的扭矩，但代價是降低最大可能的速度。影響最大扭矩的另一個轉子參數是用于構造永磁體的材料; 材料的磁通密度越高，扭矩越高。
無刷電動車驅動器電路圖

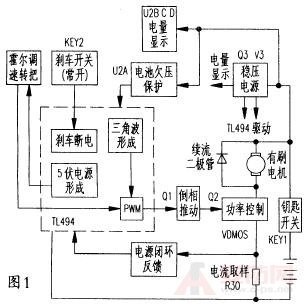

電動車控制器電路圖如下圖所示。控制器由穩壓電源電路、脈寬調制發電機電路、電機驅動電路、蓄電池放電指示電路、過流電機和蓄電池過放電保護電路組成。穩壓電源由V3（TL431）、Q3等部件組成。36V蓄電池串壓穩定后，獲得+12V電壓，向控制電路供電，調節VR6校準+12V電源。脈寬調制電路由脈寬調制器TL494組成。r3，c4與內部電路以約12kHz的頻率振蕩。
無刷電動車驅動器有哪些優勢？
與有刷電機相比，無刷電機具有更高的效率和性能，并且對機械磨損的敏感性更低。無刷電機具有其他幾個優點，包括：更高的扭矩重量比。
鑫海文長期致力于無刷驅動器方案的研發，高壓/低壓無刷驅動器的研發生產。鑫海文擁有豐富開發應用經驗的專業研發技術團隊。選擇鑫海文，個性化定制專業解決方案。
本文由鑫海文（silverebooks.com)原創首發，轉載請以鏈接形式標明本文地址或注明文章出處!
