來源：深圳市鑫海文科技有限公司|發布時間：2019-10-28 17:56

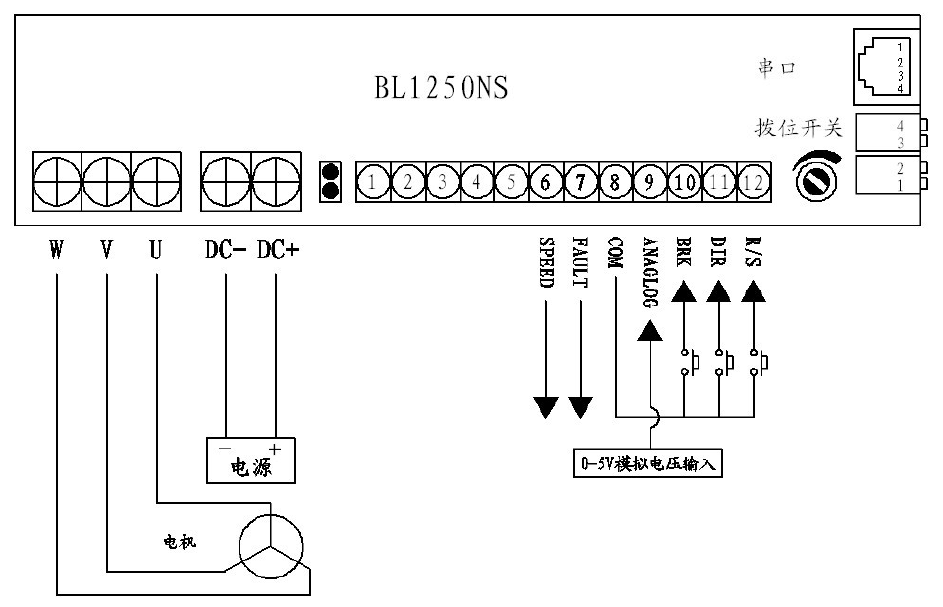

無刷驅動器在使用前需要將驅動器產品進行接線，BLD-300B無刷驅動器產品使用前也需要將驅動器連接。那么無刷直流驅動器BLD-300B怎么接線呢？

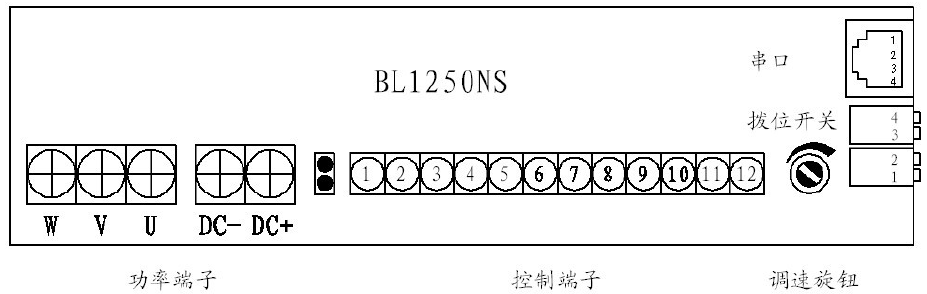

| 端子標記 | 端子定義 | |
| 功率端子 | DC+、DC- | 接直流電源。DC+與正極相接，DC-與負極相接 |
| U、V、W | 端子的U、V、W與電機的U、V、W三相對應連接注1 | |
| 霍爾信號 | H+、H- | 將該端子的H+和H-分別與電機霍爾的電源和地線連接。將Ha、Hb、Hc與電機的霍爾線一一對應連接 |
| Ha、Hb、Hc | ||
| 控制端子 | 6 | SPEED 速度信號輸出接口注1 |
| 7 | FAULT 故障信號輸出接口（低電平電機故障）注2 | |
| 8 | COM 信號接地端 | |
| 9 | ANI 外部模擬電壓調速輸入，默認輸入電壓0-5V | |
| 10 | BRK 制動停車信號，與VCC端口短接電機制動停車 | |
| 11 | DIR 電機轉向控制信號，與VCC端口短接電機反轉，斷開電機正轉 | |
| 12 | R/S 電機啟?？刂菩盘?hào)，與VCC端口短接電機啟動，斷開電機自然停車 | |
| 串行接口 | 2 | RXD 接收數據端 |
| 3 | TXD 發送數據端 | |
| 1/4 | COM 信號接地端 | |
| 指示燈 | 紅燈閃爍 | 電機故障 |
| 綠燈閃爍 | 電機待機 | |
| 交替閃爍 | 電機正常運行 | |
| 調速旋鈕 | 調節電機轉速 | 順時針旋轉電機速度增加，逆時針旋轉電機速度減小 |
| 撥位開關 | 1 | ANI1 通過調速旋鈕調節電機轉速，撥位開關上撥關閉，下?lián)苓x通 |
| 2 | ANI2 通過外部模擬電壓輸入端口調節電機轉速注3 | |
| 3 | HTYPE 霍爾有效電平選擇，撥位開關上撥高電平有效，下?lián)艿碗娖接行ё? | |
| 4 | 控制面板選通開關 | |
